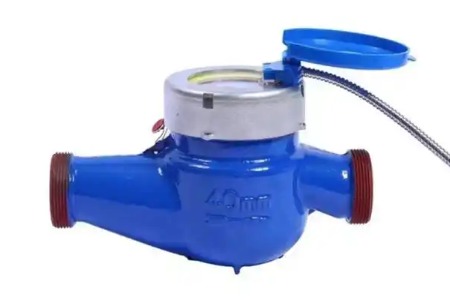

水表的組成構造及工作原理

　　水表是用于測量和記錄通過管道的水量的計量器具，廣泛應用于家庭、工業和市政供水系統中。常用的流速式水表通過測量水流速度來計算流量，并將其轉換為累計流量值。本文將詳細介紹流速式水表的工作原理和構造。

　　一、組成構造

　　外殼

　　水表的外殼通常由耐腐蝕材料制成，如鑄鐵、銅或塑料，以保護內部組件免受外界環境的影響。外殼上通常有一個透明的蓋子，可以觀察到內部的指針和標度盤。

　　葉輪

　　葉輪是水表的核心部件，通常由輕質材料(如塑料或鋁)制成。葉輪上有若干葉片，葉片的數量和形狀會影響葉輪的轉動性能。葉輪安裝在一個軸承上，確保其在水流的推動下平穩轉動。

　　齒輪組

　　齒輪組用于將葉輪的轉速傳遞給記錄裝置。通常包括多個齒輪，通過精確的嚙合關系傳遞動力。其設計需要確保傳動效率高，磨損小，壽命長。

　　記錄裝置

　　記錄裝置用于顯示和記錄通過水表的累計流量。傳統的記錄裝置包括指針和標度盤，指針在標度盤上的位置表示累計流量值。現代的記錄裝置可能還包括電子顯示屏和數據傳輸模塊，可以實時顯示和記錄流量數據，并通過無線或有線方式傳輸到遠程監控系統。

　　密封件

　　密封件用于防止水進入水表的內部，確保內部組件的干燥和正常運行。通常由橡膠或其他耐腐蝕材料制成，安裝在水表的進水口和出水口處。

　　過濾網

　　過濾網安裝在水表的進水口處，用于過濾掉水中的雜質，防止雜質進入水表內部，影響葉輪的正常轉動。過濾網需要定期清洗或更換，以保持水表的良好工作狀態。

　　二、工作原理

　　水流通過水表

　　當水流通過水表時，水流會沖擊水表內部的葉輪，使葉輪旋轉。葉輪的轉速與水流速度成正比，即水流速度越大，葉輪轉速越快。

　　葉輪轉動

　　葉輪通常由輕質材料制成，能夠在水流的推動下自由旋轉。葉輪的葉片形狀和數量經過精心設計，以確保其在不同水流速度下都能穩定轉動。

　　轉速傳遞

　　葉輪軸通過機械傳動裝置(如齒輪組)將轉速傳遞給記錄裝置。這個機械傳動裝置通常包括一系列齒輪，用于放大或減速葉輪的轉速，以便與記錄裝置的指示系統相匹配。

　　記錄裝置

　　記錄裝置通常包括指針和標度盤，用于顯示累計流量值。指針在標度盤上的位置反映了通過水表的總水量。一些現代水表還配備了電子記錄裝置，可以將流量數據傳輸到遠程監控系統。

　　水表通過測量水流速度來計算流量，并將其轉換為累計流量值。其主要組成部分包括外殼、葉輪、齒輪組、記錄裝置、密封件和過濾網。這些部件協同工作，確保水表能夠準確、可靠地測量和記錄通過管道的水量。了解水表的工作原理和構造有助于更好地維護和使用水表，確保其在各種應用場景中發揮應有的作用。
